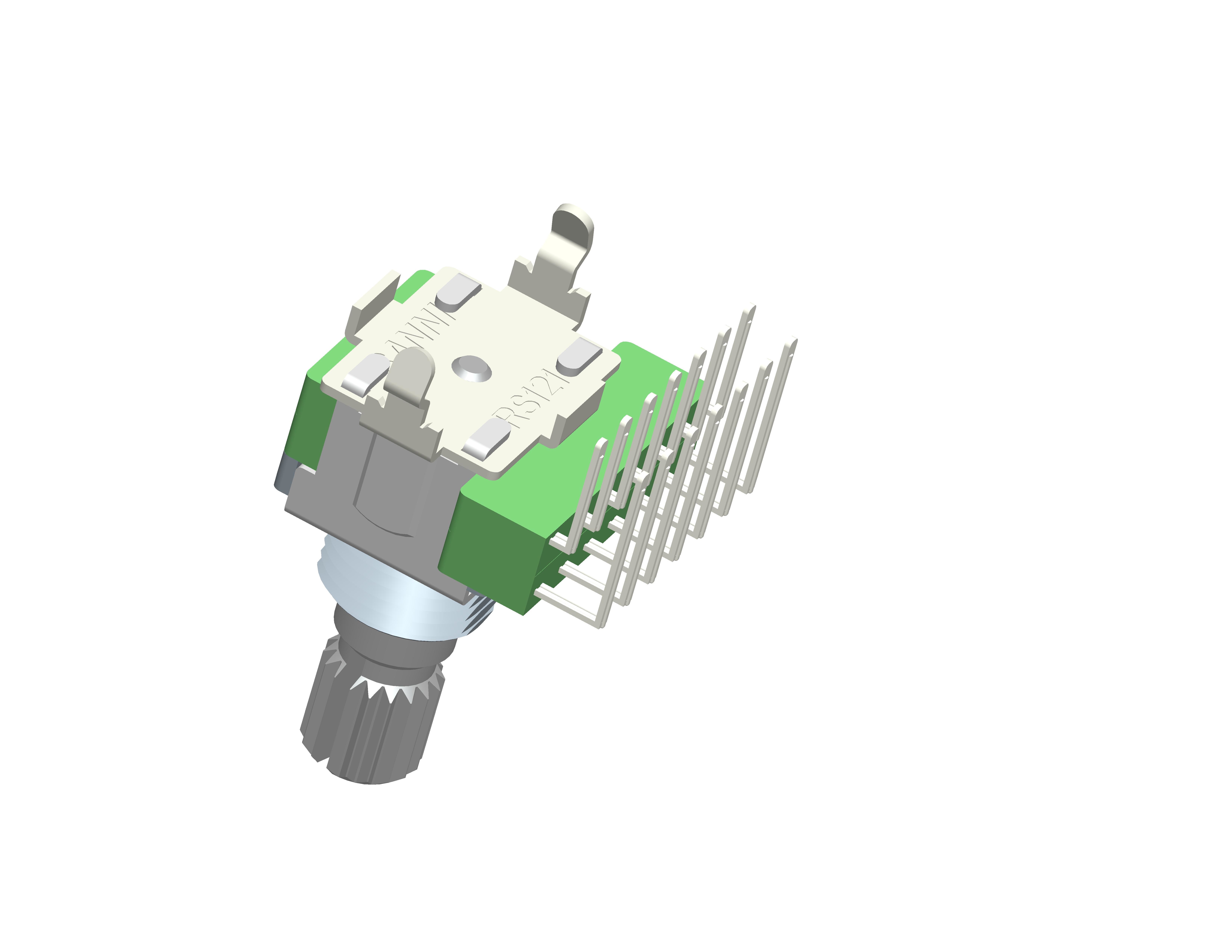

মডেল নাম্বার.: | RS121AB7 | উপাদান: | ধাতু এবং প্লাস্টিক |
---|---|---|---|
স্পেসিফিকেশন: | 12 মিমি | ট্রেডমার্ক: | সান্নি |
গঠন: | স্ক্রু শ্যাঙ্ক | অপারেশন: | গাঁট |
বিশেষভাবে তুলে ধরা: | উল্লম্ব সীলমোহরযুক্ত ঘূর্ণমান সুইচ,12 মিমি সীলমোহরযুক্ত ঘূর্ণমান সুইচ,চ্যানেল নির্বাচন সীলমোহরযুক্ত রোটারি সুইচ |
আবেদন:
চ্যানেল নির্বাচক হিসাবে ব্যবহার করা হয়সংকেতরিসিভার, সেইসাথে বৈদ্যুতিক মিটার সরঞ্জামে পরিসীমা নির্বাচক এবং বহুতে ব্যান্ড নির্বাচক-ব্যান্ড রেডিও,ইত্যাদি...
পণ্যের বৈশিষ্ট্য
RoHS অনুগত
সীল প্রকার
সুইচ ফাংশন নির্বাচন বিভিন্ন
গিয়ার পরিষ্কার
উল্লম্ব প্রকার
পণ্য বিবরণী
1. বৈদ্যুতিক বৈশিষ্ট্য | |
রেটিং(সর্বোচ্চ)/(মিনিট)(প্রতিরোধী লোড) | 0.1A 16V DC/50uA 3V DC |
যোগাযোগ প্রতিরোধ (প্রাথমিক/অপারেটিং জীবনের পরে) | সর্বোচ্চ 100mΩ |
অন্তরণ প্রতিরোধের | 100MΩ মিনিট100V ডিসি |
ভোল্টেজ প্রমাণ | 1 মিনিটের জন্য 100V AC |
2.যান্ত্রিক বৈশিষ্ট্য | |
স্যুইচিং এঙ্গেল | RS121:30o±3o |
টোটাশনাল টর্ক | 30±15mN.m |
ঘূর্ণন স্টপার শক্তি | ন্যূনতম: 5Kgf |
খাদ ধাক্কা-টান শক্তি | ন্যূনতম: 8Kgf |
টার্মিনাল শক্তি | 1 মিনিটের জন্য 5N |
খাদ টলমল | সর্বোচ্চ: 0.6*L/20mm পিপি |
3. স্থায়িত্ব | |
লোড ছাড়া অপারেটিং জীবন | 10,000 চক্র 100mΩ সর্বোচ্চ |
লোড লোড সহ অপারেটিং জীবন: রেটিং হিসাবে | 10,000 চক্র 150mΩ সর্বোচ্চ |
4. পরিবেশগত কর্মক্ষমতা | |
অপারেটিং তাপমাত্রা বিন্যাস | -10oসি থেকে +85oগ |
স্টোরেজ তাপমাত্রা পরিসীমা | -40oসি থেকে +85oগ |
5. ঢালাই তাপ রেফারেন্স | |
ম্যানুয়াল সোল্ডারিং | 350oC±10oC/3+1S |
ওয়েভ সোল্ডারিং | 260oC±5oC/10±1S |
রিফ্লো সোল্ডারিং | ডেটা শীটে তাপমাত্রা বন্টন দেখুন |
