মডেল নাম্বার.: | RA2031 | প্রতিরোধের পরিবর্তন স্কেল: | লিনিয়ার বা অডিও |
---|---|---|---|
ইউনিট: | একক ইউনিট | ব্র্যান্ড: | সান্নি |
স্থাপন: | পিসিবি ডিআইপি মাউন্টিং | উপাদান: | প্লাস্টিক ও ধাতু |
লক্ষণীয় করা: | একক ইউনিট মোটর চালিত রৈখিক পটেনশিওমিটার,ভলিউম মোটরাইজড লিনিয়ার পটেনশিওমিটার,লিনিয়ার ভলিউম নিয়ন্ত্রণ পটেনশিওমিটার |

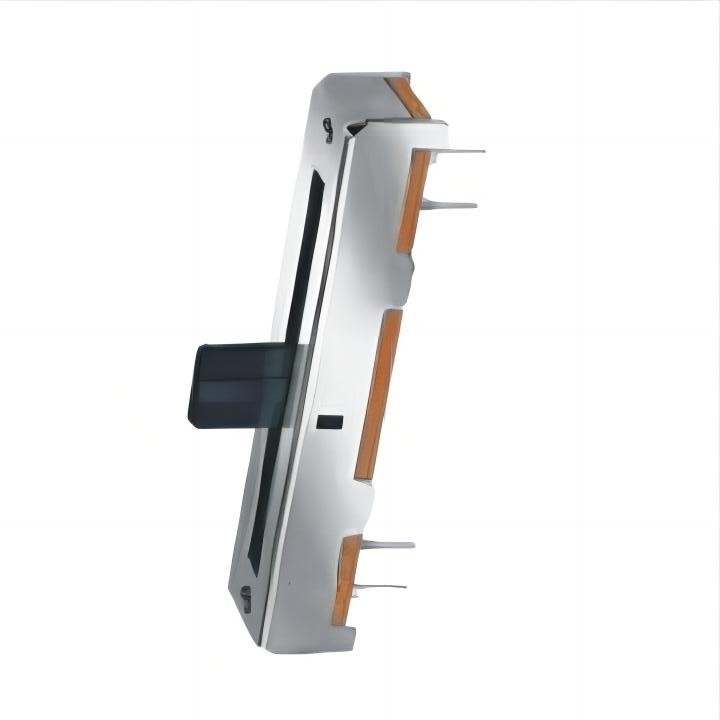

লিনিয়ার স্লাইড পটেনশিওমিটার কি?
রৈখিক স্লাইড পটেনটিওমিটার যা স্লাইডার বা ফ্যাডার নামেও পরিচিত, রৈখিক পটেনশিওমিটারগুলি ঘূর্ণমান পটেনটিওমিটারের অনুরূপ তবে কৌণিক মুভমেন্টে ওয়াইপারের পরিবর্তে এটি রৈখিকভাবে নড়াচড়া করে।
এটি একটি সামঞ্জস্যযোগ্য স্লাইডারের সাথে সংযুক্ত পিনগুলি নিয়ে গঠিত, যার মধ্যে অন্য দুটি পিন আউটপুট সার্কিটের উভয় প্রান্তে সংযুক্ত থাকে, যেখানে স্লাইডারটি রোধের সাথে সংযুক্ত একটি ট্র্যাকের মাধ্যমে প্রতিরোধকের উপর স্লাইড করে।
রৈখিক potentiometer পরিবারে, বিভিন্ন ধরনের আছে:
টাইপ | এটা কিভাবে কাজ করে? |
স্লাইড পট | একক চ্যানেল নিয়ন্ত্রণের জন্য ব্যবহৃত একক রৈখিক স্লাইডার পটেনশিওমিটার |
মাল্টি - টার্ন স্লাইড | একটি টাকু থেকে তৈরি যা বর্ধিত নির্ভুলতার জন্য একাধিক ঘূর্ণনের অনুমতি দেয়। |
ডুয়াল-স্লাইড পট | একক স্লাইডার সমান্তরালে 2 পটেনটিওমিটার নিয়ন্ত্রণ করে |
মোটরচালিত স্লাইড পট | একটি servo মোটর ব্যবহার করে স্বয়ংক্রিয়ভাবে সামঞ্জস্য fader |
পণ্যের বিবরণ
1.যান্ত্রিক বৈশিষ্ট্য | |
লিভার স্টপ শক্তি | 6Kgf.cm ন্যূনতম |
লিভার ভ্রমণ | 100±1 মিমি |
লিভার নড়বড়ে | 2(2xL/25) মিমি পিপি সর্বোচ্চ। |
অপারেটিং বল | 5-35gf.cm |
লিভার স্লাইড বিশ্বাস | 5Kgf 10 সেকেন্ড মিনিট |
জীবনচক্র | 30,000 চক্র |
2. বৈদ্যুতিক বৈশিষ্ট্য | |
মোট প্রতিরোধ | 5KΩ-500KΩ |
মোট প্রতিরোধ সহনশীলতা | ±10% বা ±20% |
সর্বোচ্চঅপারেটিং ভোল্টেজ | 50V AC, 20V DC |
অবশিষ্ট প্রতিরোধ | 50Ω সর্বোচ্চ |
হারের ক্ষমতা | লিনিয়ার টেপারের জন্য 0.05W, অডিও টেপারের জন্য 0.025W |
অন্তরণ প্রতিরোধের | 100MΩ মিনিট।(DC 500V) |
ডাইলেক্ট্রিক্যাল প্রমাণ | 1 মিনিটের জন্য 250V DC |
গোলমাল | 47 mV সর্বোচ্চ |
3. পরিবেশগত কর্মক্ষমতা | |
অপারেটিং তাপমাত্রা বিন্যাস | -10oC থেকে +70oC |
স্টোরেজ তাপমাত্রা পরিসীমা | -30oC থেকে +70oC |
4. ঢালাই কর্মক্ষমতা | |
হাত সোল্ডারিং জন্য রেফারেন্স | 235℃ 5সেকেন্ড। |
